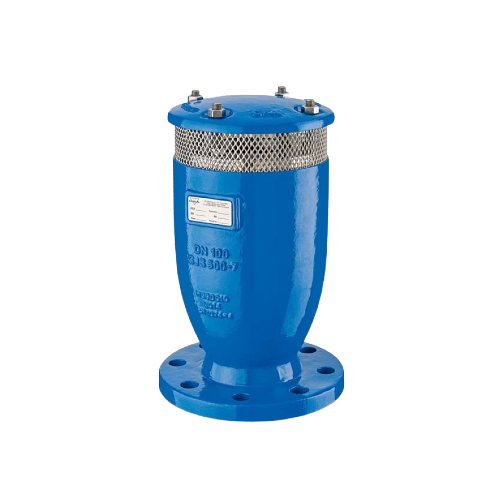

Ventosa trifuncional cierre lento Mod. FOX 3F – RFP

Description

La ventosa Mod. FOX 3F RFP asegura la purga de bolsas de aire en condiciones de trabajo bajo presión, la admisión de grandes caudales de aire durante los procesos de vaciado y la descarga de aire con velocidad controlada durante el llenado de la tubería para evitar el golpe de ariete.

Características técnicas y ventajas

• El llenado no controlado de la tubería y los fenómenos transitorios causan el cierre rápido de las ventosas del sistema, con efectos dañinos. En estos casos, la ventosa CSA Mod. FOX 3F RFP disminuye automáticamente el caudal de descarga de aire, reduciendo la velocidad de la columna de agua y minimizando de esta manera el riesgo de golpe de ariete.
• La fuga de agua durante el cierre y el riesgo de inundación de la válvula por posibles llenados rápidos de la tubería a baja presión son reducidos.
• Cuerpo de paso total de fundición dúctil PN 40 con guías internas para un perfecto guiado del flotador.
• Bloque móvil central formado por un flotador y disco superior cilíndrico unidos por la boquilla y el retén de junta (patente CSA) de AISI 316, y por un disco RFP anti-golpe de ariete.
• Boquilla y retén de junta (patente CSA) de AISI 316, diseñados con un sistema de control de compresión para evitar el desgaste de la junta.
• Tapa en fundición dúctil y malla superior de acero inoxidable para la versión estándar.

Aplicaciones principales

• Tuberías de alimentación.
• Redes de distribución.
• Sistemas de irrigación.
• Generalmente es utilizado, como alternativa al Mod. AS, en correspondencia de bombas, cambios de pendiente sobre tramos ascendientes y puntos altos de las tuberías sujetas a golpe de ariete.
