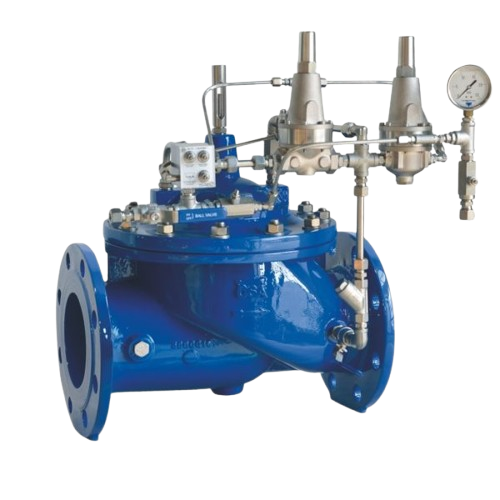

Válvula de alivio de presión anticipadora de onda XLC 321/421 PN 16/25

Description

La válvula de control se instala en derivación a la línea principal de bombeo. Actuará como válvula de alivio de la presión aguas-arriba. Mediante un piloto de baja presión, en caso de fallo de la bomba se detectará la caída de presión y el piloto abrirá comunicando la cámara de control con la atmósfera, abriendo así la válvula antes de que llegue la onda de presión positiva.

Características
• Cuerpo y tapa de fundición dúctil GJS 450-10.
• Componentes internos de fundición dúctil GJS 450-10 y acero inoxidable.
• Indicador de posición de acero inoxidable.
• Circuito piloto de acero inoxidable.
• Dispositivo de regulación, válvulas de aguja y estabilizadores de caudal de acero inoxidable.
• Asiento de acero inoxidable.
• Recubrimiento epoxi azul RAL 5005 mediante tecnología de lecho fluido.

Aplicaciones
• Alivio de presión y protección en el arranque de las bombas.
• Protección del golpe de ariete en caso de parada brusca de la bomba por fallo eléctrico gracias al efecto anticipador del piloto de baja presión y protección de la sobrepresión por el piloto de alta.

Normas de referencia y bridas
• Diseño y prueba según EN 1074.
• Bridas desde DN 50 hasta DN 400 mm, tamaños superiores bajo demanda.
• Bridas de acuerdo a EN 1092/2, otras bajo demanda.

Condiciones de trabajo
• Presiónes: 10-16-25 bar.
• Presión mínima en el piloto: 1.5 bar.
• Agua limpia hasta 70ºC, versión para temperaturas superiores bajo demanda.
