GA-s hybrid premium

Description

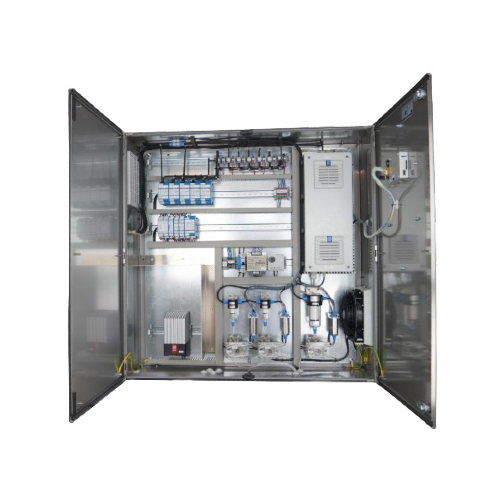

Estación Modular de Análisis de Gas Avanzada

El diseño de la estación analizadora GA-s hybrid premium es completamente modular. Todas las bombas y válvulas están montadas en pequeñas placas de riel de perfil de sombrero para facilitar su mantenimiento y sustitución. Las celdas de gas y la electrónica necesaria están montadas en módulos para montaje en riel de perfil de sombrero dentro del gabinete. El operador puede sustituir todas las piezas de repuesto y desgaste sin limitación de garantía.

VERSTALIDAD DE APLICACIÓN

• Biogás de plantas de fermentación de biogás
• Biogás de plantas de tratamiento de aguas residuales
• Gas de vertedero
• Biogás de plantas de tratamiento de residuos sólidos (compostaje)
• Biogás en el procesamiento de gas y su transformación en biometano
• Aire de escape de tanques o salas cubiertas (p. ej., del pretratamiento de aguas residuales)

DATOS TÉCNICOS DE LA ESTACIÓN ANALIZADORA
DETALLES DEL ARMARIO

• Armario analizador para montaje en pared/soporte
  Interior: mín. 400x600x200 (carcasa de plástico)/600x600x210 (acero inoxidable), IP22, 24 VCC. Versión para exteriores/EX: 800x1000x300 (plástico o acero inoxidable), IP54, 230 VCA.
  Para montaje en pared, opcional con soporte y cubierta de protección contra la intemperie (exterior). Temperatura de instalación: Interior de +5 a +40 °C, respectivamente, exterior/EX de 25 a +45 °C/55 °C. Temperatura del gas: de +5 a +40 °C, opcional hasta +70 °C (funcionamiento con refrigerador de gas).
• SPS y pantalla táctil a color de 4,3″ o 7″ (opcional) en la puerta o montada en el interior del armario, con conexiones para mangueras de plástico o tuberías de acero inoxidable.
• 2-10 electroválvulas NC/válvula de 3 vías en carril DIN, 1-3 bombas de gas de muestra. (OPCIÓN: bomba sin escobillas de bajo desgaste) en riel DIN
• Módulo(s) de gas según la versión, con compensación de presión y temperatura (otros gases bajo pedido)
• Función de diagnóstico de mantenimiento integrada para módulos de gas mediante colores de semáforo
• 1-3 entradas de gas de prueba para calibrar las celdas de gas en la estación de análisis (manual y por menú, opcional: función de calibración automática)
• Transmisión de datos y alarmas: 4-20 mA, salidas digitales o de relé, sistema de bus estándar
• Corrección automática de las señales de caudal de gas leídas según la composición actual del gas, determinación de la sequedad Cantidad de biogás en condiciones estándar según DIN 1343 para gases parcialmente saturados con sensor de humedad.
• Opción: realimentación de gas a la tubería de proceso.
