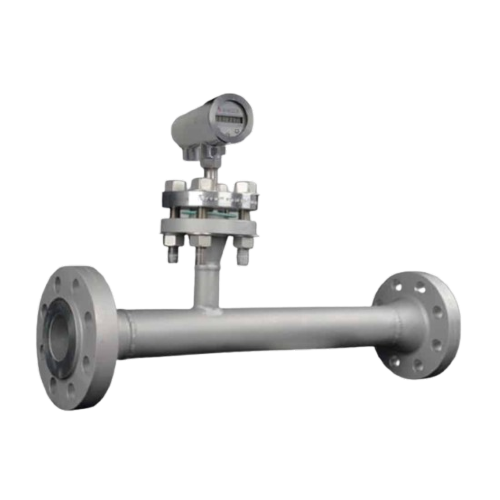

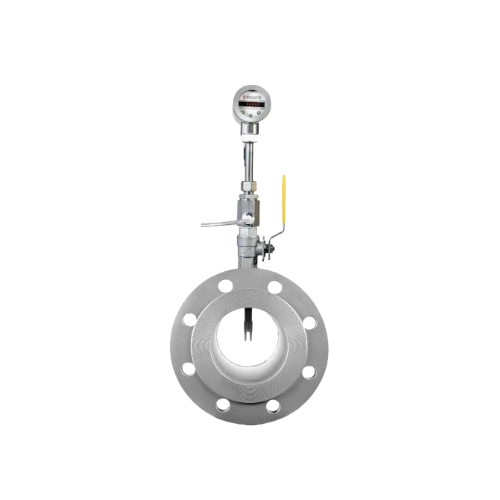

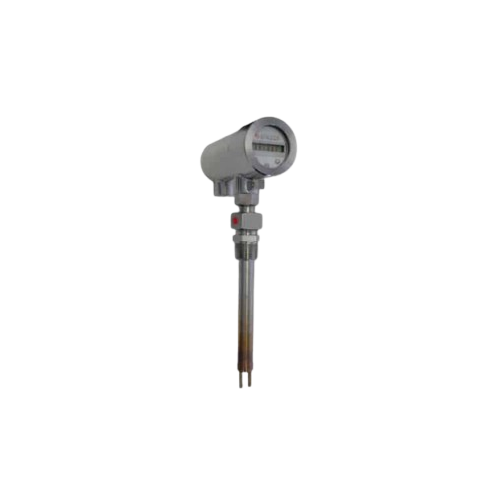

Combimass Eco, BINDER,
Medidor de caudal de Biogás

Description

Los transmisores de campo de la serie COMBIMASS® eco son adecuados para la medición de caudal de gas y cubren una amplia gama de aplicaciones. Los instrumentos pueden utilizarse para temperaturas de proceso de hasta 220 °C y están disponibles en versiones a prueba de explosiones. Los transmisores de caudal emplean tecnología de dispersión térmica para medir directamente en gases secos el caudal volumétrico o másico estándar según DIN 1343, independientemente de la presión y temperatura de funcionamiento del medio.

Todas las unidades de la serie COMBIMASS® se caracterizan por un procesamiento digital de señales de alto rendimiento. Características importantes de la electrónica del transmisor para su funcionamiento práctico son la compensación de temperatura y la posibilidad de seleccionar diferentes modos de medición (elección entre el principio de corriente constante o temperatura constante).

La electrónica del COMBIMASS® eco se encuentra en una carcasa de acero inoxidable de doble compartimento a prueba de compresión. Opcionalmente, se dispone de una pantalla LED de 8 dígitos con panel de control para indicar el caudal real o totalizado, así como para la programación en campo del caudalímetro.

El sensor en contacto con el gas está fabricado en acero inoxidable de alta calidad (316 TI). Si el gas es especialmente corrosivo, se pueden utilizar materiales alternativos como Hastelloy, Inconel, titanio, tántalo u otros materiales bajo pedido.

Para la transmisión de la señal de caudal, se dispone de una salida analógica aislada de 4-20 mA, así como de una salida de pulsos seleccionable en campo.
Como opción, la señal de salida analógica de 4-20 mA se puede transmitir mediante Modbus RTU. HART también está disponible como opción, utilizando el cableado de 4-20 mA para facilitar el ajuste de parámetros durante el arranque o el funcionamiento, si es necesario.

Como opción a la pantalla integrada, se puede suministrar la carcasa de campo COMBIMASS® convert con pantalla gráfica para montaje en pared o sobre soporte. Se pueden conectar varios sensores de caudal y de proceso a una misma carcasa de campo.
Para un funcionamiento intrínsecamente seguro, se ha desarrollado un módulo de interfaz de proceso dedicado para la alimentación del transmisor de caudal. En este caso, la salida de señal se realiza a través de un módulo de E/S instalado aguas abajo del módulo de interfaz de proceso. Los circuitos del módulo de interfaz de proceso y del módulo de E/S se ubican en una carcasa superior con carril DIN para facilitar el montaje en el armario de distribución. Opcionalmente, se puede instalar una pantalla gráfica.
La pantalla gráfica se configura y se entrega personalizada. Se pueden visualizar todos los valores de medición. Para la transmisión de las señales, se dispone de todos los tipos de comunicación habituales.

El transmisor de caudal se configura individualmente según la situación de la instalación (tramo de tubería), la composición del gas y el rango de medición. Cada caudalímetro se calibra antes del envío en nuestro laboratorio de calibración CAMASS®, simulando el tramo de tubería y las condiciones de funcionamiento reales. Todos los caudalímetros cuentan con una reserva de calibración integrada, que puede activarse posteriormente si es necesario.
